Tìm Hiểu Sơ Đồ Và Cách Sửa Board Mạch Máy Lạnh Inverter Chuẩn Cho Người Không Chuyên

Chào Anh Chị, Em là Nguyễn Văn Dương, kỹ thuật viên điện lạnh của công ty Điện Lạnh Typhaco. Với kinh nghiệm từ năm 2015, Em đã sửa chữa rất nhiều loại máy lạnh, đặc biệt là các dòng Inverter hiện đại. Hôm nay, Em muốn chia sẻ một chút kiến thức về “trái tim” của máy lạnh Inverter – đó chính là board mạch điều khiển. Nghe có vẻ phức tạp, nhưng Em sẽ cố gắng giải thích thật dễ hiểu để Anh Chị có cái nhìn tổng quan nhất nhé.

Tại Sao Board Mạch Máy Lạnh Inverter Lại Phức Tạp Hơn?

Nhiều Anh Chị thắc mắc tại sao máy lạnh Inverter lại hay được nói là khó sửa hơn máy thường. Thực ra, điều này nằm ở công nghệ điều khiển của nó. Máy Inverter không chỉ đơn thuần là bật/tắt block mà nó điều chỉnh tốc độ quay của block máy nén, quạt dàn nóng và dàn lạnh liên tục để duy trì nhiệt độ ổn định, tiết kiệm điện hơn.

Khác Biệt Cốt Lõi Giữa Inverter Và Non-Inverter

Với máy lạnh thông thường (non-Inverter), board mạch chỉ có nhiệm vụ cấp điện cho block chạy ở một tốc độ duy nhất, khi đủ lạnh thì ngắt, khi nóng lên thì chạy lại. Còn với máy Inverter, bo mạch điều khiển sẽ nhận tín hiệu từ các cảm biến nhiệt độ, sau đó tính toán và điều chỉnh tần số điện cấp cho block máy nén thông qua một khối công suất đặc biệt (thường gọi là IPM) để block chạy nhanh hay chậm tùy theo nhu cầu làm lạnh. Nhờ vậy, máy chạy êm hơn, ít tốn điện hơn nhưng bù lại, mạch điện tử cũng phức tạp hơn nhiều.

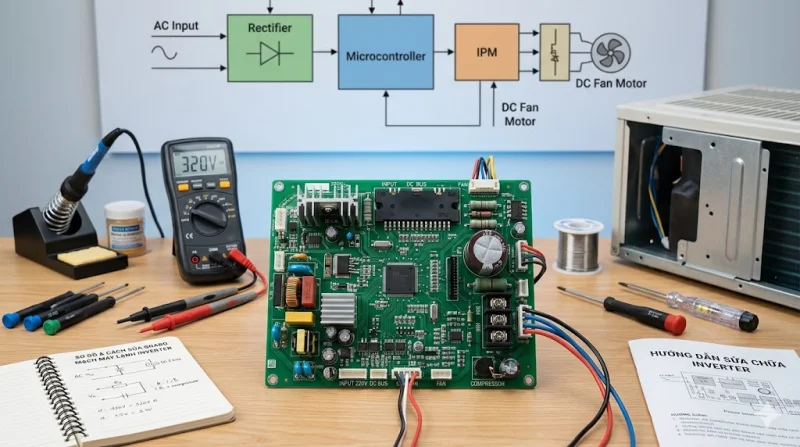

Các Khối Chính Trên Board Mạch Máy Lạnh Inverter

Để dễ hình dung, Anh Chị cứ nghĩ board mạch như một bộ não vậy. Nó có nhiều khu vực, mỗi khu vực đảm nhận một chức năng riêng. Em sẽ liệt kê những khối quan trọng nhất:

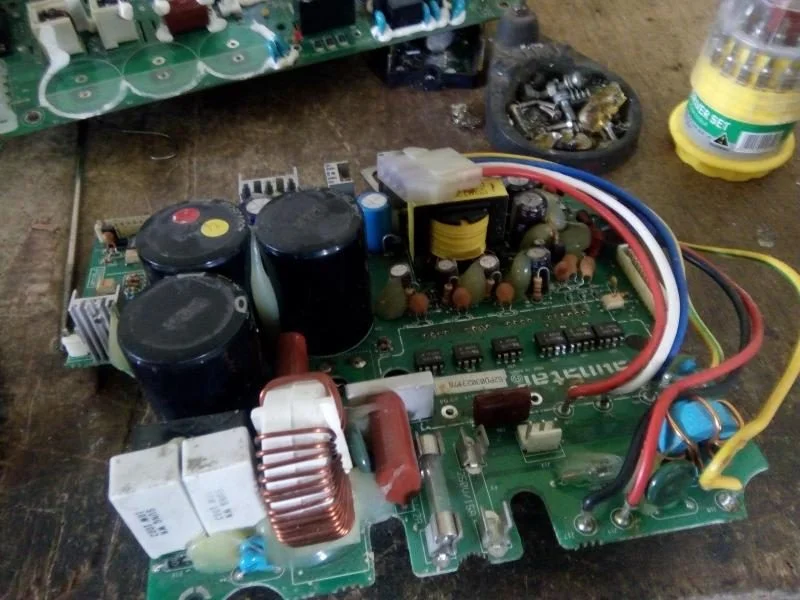

• Khối Nguồn (Power Supply): Đây là nơi tiếp nhận nguồn điện từ lưới điện gia đình (220V AC) và chuyển đổi thành các mức điện áp DC ổn định (như 12V, 5V) để nuôi toàn bộ các linh kiện khác trên bo mạch.
• Khối Vi Xử Lý (Microcontroller Unit - MCU): Đây chính là “bộ não” thật sự. Nó nhận tín hiệu từ các cảm biến, xử lý thông tin, và ra lệnh cho các khối khác hoạt động. Ví dụ, khi Anh Chị bấm remote, tín hiệu sẽ về đây xử lý.

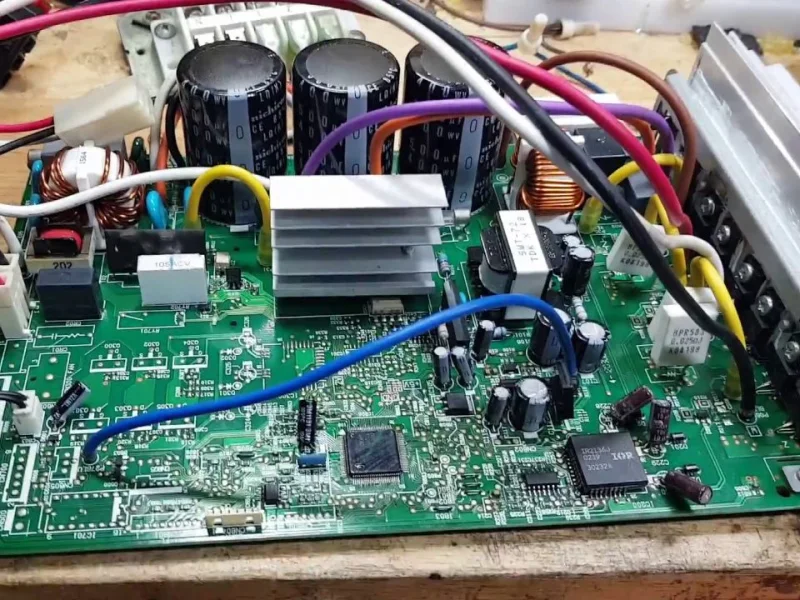

• Khối Công Suất (IPM - Intelligent Power Module): Đây là “cơ bắp” của board Inverter, chỉ có ở máy lạnh Inverter. Khối này có nhiệm vụ biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) có tần số và điện áp thay đổi, để điều khiển tốc độ quay của block máy nén. Nó thường là một con chip lớn có nhiều chân, nằm trên một tấm tản nhiệt.
• Khối Giao Tiếp (Communication Block): Máy lạnh Inverter có hai board mạch chính: một ở dàn lạnh và một ở dàn nóng. Khối giao tiếp này giúp hai bo mạch "nói chuyện" với nhau, trao đổi thông tin về nhiệt độ, trạng thái hoạt động để điều phối toàn bộ hệ thống.
• Các Cảm Biến Quan Trọng: Không thể thiếu các cảm biến nhiệt độ phòng, nhiệt độ dàn lạnh, nhiệt độ dàn nóng, cảm biến nhiệt độ ống đồng. Chúng giống như "mắt" và "tai" của máy lạnh, cung cấp dữ liệu liên tục cho khối vi xử lý.

Đọc Sơ Đồ Board Mạch Máy Lạnh Inverter Cơ Bản

Thực tế, sơ đồ mạch điện tử của máy lạnh Inverter rất phức tạp, đòi hỏi kiến thức chuyên sâu về điện tử để đọc và hiểu cặn kẽ. Tuy nhiên, Em có thể hướng dẫn Anh Chị cách nhìn sơ bộ để biết các phần chính:

• Anh Chị sẽ thấy các đường dây nguồn vào, thường được ký hiệu là L (Live) và N (Neutral).
• Các khối chức năng lớn như nguồn, vi xử lý, IPM thường được vẽ thành các ô lớn và có tên gọi rõ ràng.
• Các ký hiệu linh kiện cơ bản như điện trở (R), tụ điện (C), đi-ốt (D), transistor (Q) sẽ xuất hiện nhiều.
• Đặc biệt, Anh Chị sẽ thấy các đường tín hiệu giao tiếp giữa dàn nóng và dàn lạnh, thường ký hiệu là S (Signal) hoặc Data.

Các Lỗi Thường Gặp Trên Board Mạch Inverter Và Cách Sửa Cơ Bản

Dưới đây là một số lỗi mà Em thường gặp khi đi sửa chữa:

Lỗi Mất Nguồn (No Power)

Đây là lỗi phổ biến nhất. Máy lạnh không lên đèn, không có tín hiệu gì. Nguyên nhân thường do:

• Cầu chì trên board bị đứt.
• Các linh kiện trong khối nguồn bị hỏng (ví dụ: IC nguồn, tụ lọc nguồn bị phồng).

Cách kiểm tra cơ bản: Anh Chị có thể kiểm tra cầu chì bằng mắt thường hoặc dùng đồng hồ đo. Nếu cầu chì đứt, có thể có linh kiện khác bị chập phía sau.

Lỗi Không Chạy Block (Compressor Not Starting)

Máy lạnh vẫn lên đèn, quạt dàn lạnh vẫn chạy nhưng không có hơi lạnh. Block máy nén không hoạt động. Lỗi này thường liên quan đến:

• Khối công suất (IPM) bị hỏng.
• Tụ khởi động block (nếu có, ở một số dòng máy).
• Cảm biến nhiệt độ bị lỗi, gửi sai tín hiệu về vi xử lý.

Ví dụ thực tế: Em nhớ có lần sửa cho một khách hàng ở Dĩ An, máy lạnh Samsung Inverter báo lỗi không chạy block. Sau khi kiểm tra, Em phát hiện khối IPM trên bo mạch dàn nóng đã bị cháy do điện áp không ổn định. Việc thay thế IPM đòi hỏi kỹ năng hàn và kiểm tra rất tỉ mỉ. Nếu Anh Chị đang gặp vấn đề tương tự và cần sự hỗ trợ chuyên nghiệp, đừng ngần ngại liên hệ Dịch Vụ Sửa Máy Lạnh Dĩ An của Typhaco nhé.

Lỗi Mất Giao Tiếp (Communication Error)

Máy báo lỗi E6, F6 hoặc các mã lỗi liên quan đến giao tiếp. Điều này có nghĩa là hai board mạch dàn nóng và dàn lạnh không "nói chuyện" được với nhau.

• Đứt dây tín hiệu giữa dàn nóng và dàn lạnh.
• Một trong hai khối giao tiếp trên board dàn nóng hoặc dàn lạnh bị hỏng.
• Lỗi vi xử lý.

Lỗi Cảm Biến (Sensor Errors)

Máy lạnh báo các mã lỗi liên quan đến cảm biến (ví dụ: E1, E2, F1, F2 tùy hãng). Máy có thể chạy một lúc rồi ngắt, hoặc không chạy.

• Cảm biến bị đứt dây hoặc hỏng.
• Giá trị điện trở của cảm biến bị sai lệch.

Ví dụ thực tế: Một khách hàng tại Thuận An, Bình Dương gọi Em đến kiểm tra máy lạnh Daikin Inverter báo lỗi F3 (lỗi cảm biến nhiệt độ ống đồng dàn nóng). Em đã kiểm tra và thấy dây cảm biến bị chuột cắn đứt. Sau khi nối lại và cách điện cẩn thận, máy hoạt động bình thường trở lại. Trường hợp phức tạp hơn, có khi phải thay thế cảm biến mới. Nếu Anh Chị cần Sửa Máy Lạnh Bình Dương Uy Tín, Em và đội ngũ Typhaco luôn sẵn lòng.

Khi Nào Nên Tự Sửa Và Khi Nào Cần Thợ Chuyên Nghiệp?

Việc tìm hiểu sơ đồ và nguyên lý hoạt động của board mạch Inverter rất hữu ích để Anh Chị hiểu rõ hơn về thiết bị của mình. Tuy nhiên, việc sửa chữa board mạch, đặc biệt là các linh kiện nhỏ và phức tạp như IC nguồn, IPM, hay vi xử lý, đòi hỏi:

• Kiến thức chuyên sâu về điện tử: Hiểu rõ nguyên lý hoạt động của từng linh kiện.
• Dụng cụ chuyên dụng: Đồng hồ đo, máy hàn, kính lúp, máy khò, thiết bị kiểm tra linh kiện.
• Kỹ năng hàn, tháo lắp linh kiện: Rất dễ làm hỏng các đường mạch in mỏng manh nếu không cẩn thận.
• Linh kiện thay thế chính hãng hoặc tương đương: Linh kiện Inverter thường khó tìm và cần đúng thông số kỹ thuật.

Nếu Anh Chị không có đủ những điều kiện trên, việc tự ý sửa chữa có thể làm tình hình tồi tệ hơn, thậm chí gây chập cháy, hỏng hóc nặng hơn cho board mạch, hoặc nguy hiểm đến tính mạng vì làm việc với điện áp cao. Em khuyên Anh Chị nên cân nhắc gọi thợ điện lạnh chuyên nghiệp, có kinh nghiệm để đảm bảo an toàn và hiệu quả.

Hi vọng những chia sẻ này của Em, Dương Typhaco, đã giúp Anh Chị có cái nhìn rõ hơn về board mạch máy lạnh Inverter. Dù phức tạp nhưng khi hiểu được nguyên lý cơ bản, chúng ta sẽ biết cách sử dụng và bảo quản máy lạnh tốt hơn. Nếu có bất kỳ thắc mắc hay cần hỗ trợ kỹ thuật, đừng ngần ngại liên hệ với Điện Lạnh Typhaco nhé!
