FCU (Fan Coil Unit) và AHU (Air Handling Unit) là gì ? Phân biệt sự khác nhau giữa FCU và AHU

Chào Anh Chị, Em là Nguyễn Văn Dương, kỹ thuật viên điện lạnh của công ty Điện Lạnh Typhaco đây ạ. Hằng ngày, Em và đội ngũ kỹ thuật của Typhaco vẫn thường xuyên làm việc với các hệ thống điều hòa không khí công nghiệp lớn nhỏ tại Bình Dương. Trong quá trình đó, có rất nhiều Anh Chị thắc mắc về các thiết bị như FCU hay AHU. Nghe tên thì có vẻ phức tạp, nhưng thực ra, chúng đều là những "trái tim" quan trọng giúp không khí trong lành và mát mẻ.

Hôm nay, Em muốn chia sẻ một chút kiến thức chuyên sâu nhưng dễ hiểu về FCU (Fan Coil Unit) và AHU (Air Handling Unit), giúp Anh Chị nắm rõ hơn về hai thiết bị này, cũng như cách phân biệt chúng trong thực tế nhé.

FCU (Fan Coil Unit) là gì?

FCU, hay còn gọi là Dàn Quạt Thổi Cục Bộ, là một thiết bị trao đổi nhiệt dùng để điều hòa không khí cho một khu vực nhỏ hoặc một phòng riêng lẻ. Anh Chị có thể hình dung nó giống như một dàn lạnh của máy điều hòa cục bộ nhưng thường được kết nối với hệ thống nước lạnh trung tâm (như Chiller) thay vì gas lạnh trực tiếp.

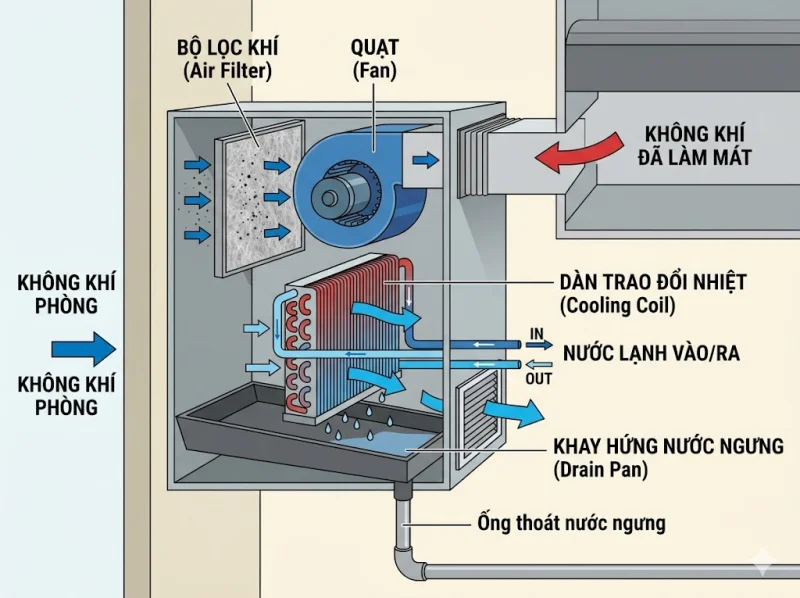

Cấu tạo chính của FCU

• Quạt (Fan): Hút không khí từ phòng và thổi qua dàn trao đổi nhiệt.
• Dàn trao đổi nhiệt (Cooling Coil): Nơi nước lạnh hoặc môi chất lạnh đi qua để làm mát không khí.
• Bộ lọc khí (Air Filter): Giữ lại bụi bẩn, giúp không khí sạch hơn.
• Khay hứng nước ngưng (Drain Pan): Thu gom nước ngưng tụ trong quá trình làm mát.

Nguyên lý hoạt động cơ bản

FCU hoạt động khá đơn giản. Quạt sẽ hút không khí nóng từ trong phòng, cho đi qua bộ lọc để loại bỏ bụi bẩn. Sau đó, không khí sạch sẽ tiếp xúc với dàn trao đổi nhiệt có chứa nước lạnh (hoặc môi chất lạnh). Tại đây, nhiệt độ của không khí sẽ được giảm xuống, đồng thời hơi ẩm trong không khí ngưng tụ thành nước và chảy xuống khay hứng. Cuối cùng, không khí mát mẻ và đã được xử lý sẽ được thổi trở lại phòng.

Ứng dụng phổ biến của FCU

FCU thường được lắp đặt trong các phòng khách sạn, văn phòng nhỏ, căn hộ, bệnh viện hoặc các khu vực cần điều khiển nhiệt độ riêng biệt. Thiết bị này có nhiều kiểu dáng như giấu trần nối ống gió, âm trần cassette, đặt sàn, hoặc treo tường.

AHU (Air Handling Unit) là gì?

AHU, hay Bộ Xử Lý Không Khí Trung Tâm, là một thiết bị lớn hơn nhiều so với FCU, được thiết kế để điều hòa và xử lý một lượng lớn không khí cho các khu vực rộng lớn, đòi hỏi kiểm soát chất lượng không khí cao. AHU thường được coi là trái tim của hệ thống điều hòa không khí trung tâm.

Cấu tạo chính của AHU

• Quạt (Fan Section): Thường là quạt ly tâm công suất lớn, có khả năng đẩy gió đi xa qua hệ thống ống gió.
• Dàn trao đổi nhiệt (Coil Section): Có thể là dàn nước lạnh (kết nối với Chiller), dàn sưởi (heater), hoặc cả hai.
• Bộ lọc khí (Filter Section): Thường có nhiều cấp lọc từ lọc thô đến lọc tinh, thậm chí là lọc HEPA cho các ứng dụng đặc biệt.
• Buồng hòa trộn (Mixing Box): Trộn không khí tươi (Fresh Air) từ bên ngoài với không khí hồi (Return Air) từ bên trong.
• Buồng tạo ẩm/khử ẩm (Humidifier/Dehumidifier Section): Giúp kiểm soát độ ẩm không khí.
• Vỏ cách nhiệt (Casing): Giúp cách âm, cách nhiệt, bảo vệ các bộ phận bên trong.

Nguyên lý hoạt động cơ bản

AHU hoạt động phức tạp hơn FCU. Không khí từ bên ngoài (không khí tươi) và không khí từ trong phòng (không khí hồi) được trộn lẫn trong buồng hòa trộn. Hỗn hợp không khí này sau đó đi qua bộ lọc nhiều cấp để loại bỏ bụi bẩn, vi khuẩn. Tiếp theo, không khí đi qua dàn trao đổi nhiệt để được làm lạnh hoặc sưởi ấm, và có thể được điều chỉnh độ ẩm. Quạt công suất lớn sẽ đẩy luồng không khí đã được xử lý này đi qua hệ thống ống gió phức tạp, phân phối đến các khu vực cần điều hòa trong tòa nhà.

Ứng dụng phổ biến của AHU

AHU được sử dụng rộng rãi trong các nhà máy sản xuất (đặc biệt là phòng sạch), trung tâm thương mại, rạp chiếu phim, nhà hát, bệnh viện (phòng mổ), khu công nghiệp, và các tòa nhà văn phòng lớn. Nơi nào cần kiểm soát nhiệt độ, độ ẩm và chất lượng không khí ở quy mô lớn và chính xác, nơi đó có AHU.

Điểm khác biệt mấu chốt giữa FCU và AHU

Để Anh Chị dễ hình dung, Em xin tóm tắt những điểm khác biệt chính giữa hai thiết bị này:

Khi nào nên chọn FCU, khi nào nên chọn AHU?

Việc lựa chọn giữa FCU và AHU phụ thuộc vào nhiều yếu tố như quy mô dự án, yêu cầu về chất lượng không khí, ngân sách và mục đích sử dụng. Em xin đưa ra một vài tình huống thực tế để Anh Chị dễ hình dung:

• FCU là lựa chọn tối ưu khi:

  Anh Chị cần điều hòa cho từng phòng riêng biệt với khả năng điều khiển độc lập, như trong các khách sạn, chung cư, hoặc văn phòng nhỏ. Ví dụ, một khách sạn ở trung tâm Thủ Dầu Một muốn mỗi phòng có thể tự điều chỉnh nhiệt độ theo ý khách, thì việc lắp đặt các FCU riêng lẻ cho từng phòng là giải pháp hiệu quả và tiết kiệm nhất.

• AHU là lựa chọn cần thiết khi:

  Anh Chị cần điều hòa không khí cho một không gian rộng lớn, yêu cầu kiểm soát chất lượng không khí chặt chẽ, hoặc cần cấp khí tươi đồng bộ. Em từng xử lý một trường hợp cho một nhà máy sản xuất dược phẩm ở Thuận An, Bình Dương. Tại đây, việc duy trì nhiệt độ, độ ẩm và độ sạch của không khí ở mức độ chính xác cao là cực kỳ quan trọng để đảm bảo chất lượng sản phẩm. Một hệ thống AHU với các cấp lọc HEPA và bộ điều khiển độ ẩm đã được lắp đặt để đáp ứng những yêu cầu khắt khe đó. Nếu Anh Chị đang vận hành các hệ thống tương tự và gặp vấn đề, đừng ngần ngại tìm đến các dịch vụ Sửa Máy Lạnh Công Nghiệp Tại Bình Dương chuyên nghiệp để được hỗ trợ kịp thời nhé.

Hi vọng với những chia sẻ trên, Anh Chị đã có cái nhìn rõ ràng hơn về FCU và AHU. Dù là thiết bị nào, việc hiểu rõ nguyên lý và ứng dụng của chúng sẽ giúp Anh Chị đưa ra quyết định phù hợp nhất cho nhu cầu của mình, đồng thời cũng biết cách bảo trì, sử dụng hiệu quả để hệ thống luôn hoạt động trơn tru.

Nếu có bất kỳ thắc mắc nào khác về hệ thống điều hòa không khí công nghiệp, Anh Chị đừng ngần ngại liên hệ với Điện Lạnh Typhaco nhé. Đội ngũ kỹ thuật viên như Em luôn sẵn lòng tư vấn và hỗ trợ Anh Chị ạ.
