Cách tính toán và lựa chọn ống đồng cho hệ thống máy lạnh VRV/VRF công suất lớn.
Hệ thống điều hòa không khí VRV/VRF (Variable Refrigerant Volume/Flow) ngày càng trở nên phổ biến trong các công trình thương mại và công nghiệp nhờ khả năng vận hành linh hoạt, tiết kiệm năng lượng và hiệu suất cao. Tuy nhiên, để đảm bảo hiệu quả tối ưu và tuổi thọ bền bỉ cho hệ thống, việc tính toán và lựa chọn kích thước ống đồng dẫn môi chất lạnh là một yếu tố kỹ thuật then chốt, đòi hỏi sự chính xác và am hiểu sâu sắc.
Một sai sót nhỏ trong khâu thiết kế đường ống có thể dẫn đến hàng loạt vấn đề nghiêm trọng như giảm công suất làm lạnh, tăng tiêu thụ điện năng, hư hỏng máy nén và thậm chí là mất khả năng hồi dầu về máy nén, gây ra những chi phí sửa chữa đáng kể. Điều này đặc biệt đúng với các hệ thống VRV/VRF công suất lớn, nơi mà chiều dài và phức tạp của đường ống tăng lên đáng kể.
Các yếu tố kỹ thuật ảnh hưởng đến lựa chọn đường ống đồng
Việc lựa chọn đường ống đồng không chỉ đơn thuần là chọn kích thước phù hợp với cổng kết nối của dàn nóng và dàn lạnh. Nó là một quá trình phức tạp bao gồm nhiều yếu tố kỹ thuật cần được phân tích kỹ lưỡng để đảm bảo hiệu suất và độ tin cậy của toàn bộ hệ thống.
Công suất hệ thống và loại môi chất lạnh
Mỗi hệ thống VRV/VRF được thiết kế cho một dải công suất nhất định và sử dụng một loại môi chất lạnh cụ thể, phổ biến hiện nay là R410A và R32. Lưu lượng môi chất lạnh cần thiết để tải nhiệt sẽ tỷ lệ thuận với công suất của hệ thống. Môi chất lạnh khác nhau có các đặc tính nhiệt động học (áp suất, nhiệt độ sôi/ngưng tụ, mật độ) khác nhau, ảnh hưởng trực tiếp đến kích thước ống dẫn cần thiết để duy trì tổn thất áp suất và tốc độ dòng chảy tối ưu.
Ví dụ, R32 có hiệu suất truyền nhiệt cao hơn R410A, cho phép sử dụng đường ống có đường kính nhỏ hơn một chút trong một số trường hợp, nhưng đồng thời cũng đòi hỏi sự chính xác cao hơn trong tính toán do áp suất vận hành có thể khác biệt.

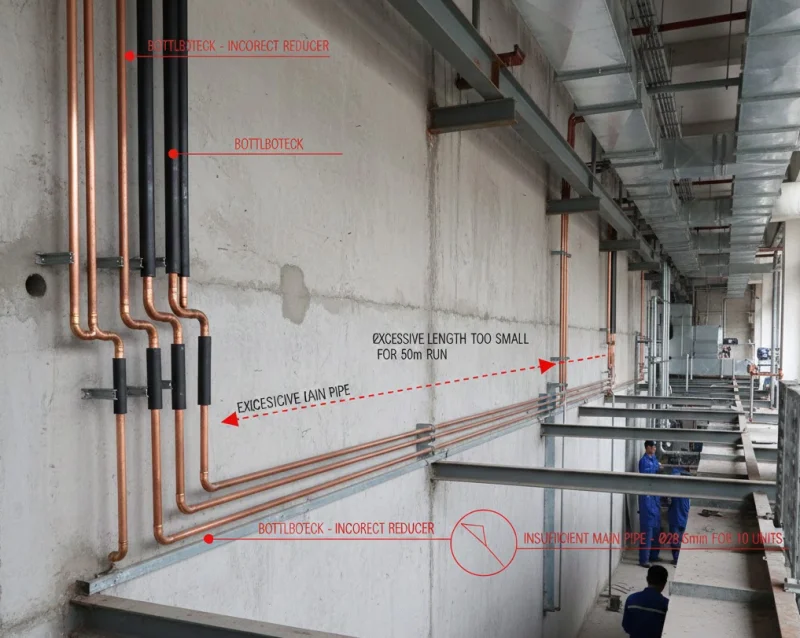

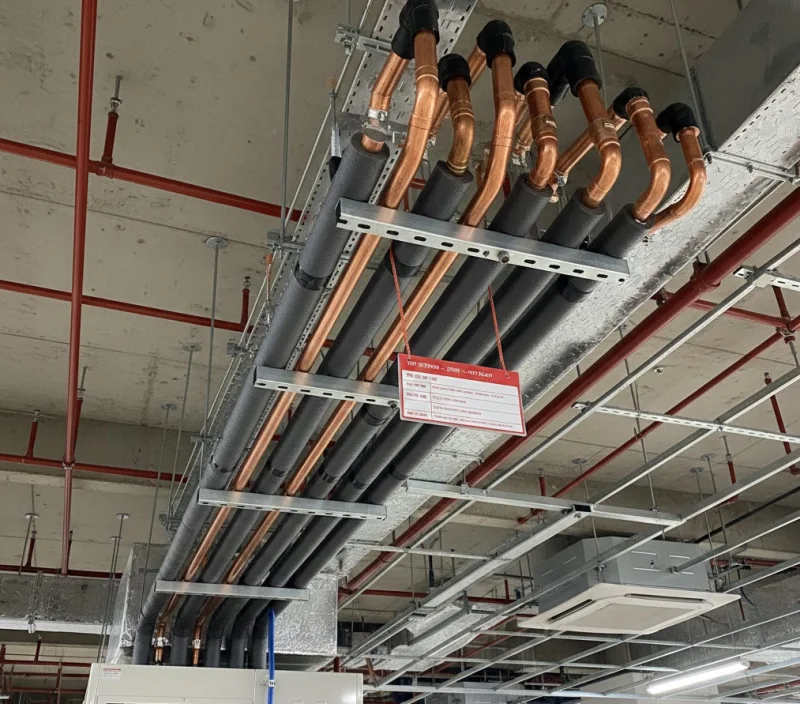

Chiều dài đường ống và chênh lệch độ cao
Chiều dài đường ống thực tế (actual length) và chiều dài đường ống tương đương (equivalent length) là hai thông số cực kỳ quan trọng. Chiều dài tương đương bao gồm cả chiều dài thực tế của ống thẳng và chiều dài quy đổi từ các phụ kiện như co, tê, van, bộ lọc-sấy (filter-drier), v.v. Mỗi phụ kiện này tạo ra một sự cản trở nhất định đối với dòng chảy môi chất, gây ra tổn thất áp suất cục bộ.
Ngoài ra, chênh lệch độ cao giữa dàn nóng và dàn lạnh, cũng như giữa các dàn lạnh với nhau, cũng ảnh hưởng đáng kể đến áp suất tĩnh và khả năng hồi dầu về máy nén. Nếu dàn nóng đặt cao hơn dàn lạnh, trọng lực sẽ hỗ trợ hồi dầu, nhưng nếu dàn lạnh đặt cao hơn, cần phải có các biện pháp kỹ thuật như bẫy dầu (oil trap) để đảm bảo dầu bôi trơn quay trở lại máy nén một cách hiệu quả.
Tốc độ môi chất lạnh và tổn thất áp suất
Tốc độ môi chất lạnh trong đường ống cần được duy trì trong một dải tối ưu. Tốc độ quá thấp có thể dẫn đến việc dầu bôi trơn không được hồi về máy nén đầy đủ, gây hư hại máy nén. Ngược lại, tốc độ quá cao sẽ làm tăng tổn thất áp suất (pressure drop) đáng kể, giảm hiệu suất làm lạnh và tăng công suất tiêu thụ của máy nén.
Tổn thất áp suất quá lớn trên đường ống dẫn môi chất lạnh sẽ làm giảm hiệu quả chu trình nhiệt động, cụ thể là giảm áp suất bay hơi (suction pressure) và tăng áp suất ngưng tụ (discharge pressure), dẫn đến giảm quá nhiệt (superheat) ở đường hút và giảm quá lạnh (subcooling) ở đường lỏng, ảnh hưởng trực tiếp đến khả năng làm việc của van tiết lưu điện tử (EEV/EXV) và hiệu suất tổng thể của hệ thống. Trong những trường hợp này, hệ thống có thể gặp phải các sự cố cần đến dịch vụ Sửa Máy Lạnh Công Nghiệp Bình Dương chuyên nghiệp.
Phương pháp tính toán và lựa chọn kích thước ống đồng
Quá trình tính toán và lựa chọn ống đồng đòi hỏi sự kết hợp giữa lý thuyết nhiệt động học và các bảng tra cứu kỹ thuật từ nhà sản xuất. Đây là một quy trình có hệ thống để đảm bảo ống được chọn phù hợp nhất.
Xác định lưu lượng môi chất lạnh
Lưu lượng môi chất lạnh (kg/s) là thông số cơ bản để bắt đầu tính toán. Nó được xác định dựa trên công suất làm lạnh/sưởi của dàn lạnh và sự chênh lệch enthalpy (nhiệt dung riêng) của môi chất lạnh giữa trạng thái đầu vào và đầu ra của dàn bay hơi hoặc dàn ngưng tụ. Công thức chung là: Q = m * Δh, trong đó Q là công suất nhiệt (kW), m là lưu lượng môi chất (kg/s), và Δh là chênh lệch enthalpy (kJ/kg).
Đối với hệ thống VRV/VRF, nhà sản xuất thường cung cấp các bảng dữ liệu hoặc phần mềm tính toán chuyên dụng, cho phép kỹ sư nhập các thông số công suất của từng dàn lạnh, chiều dài đường ống, và chênh lệch độ cao để tự động xác định lưu lượng môi chất tại từng nhánh và kích thước ống đề xuất.
Tính toán tổn thất áp suất trên đường ống
Tổn thất áp suất là sự giảm áp suất của môi chất lạnh khi chảy qua đường ống do ma sát và các trở lực cục bộ. Nó được tính toán bằng cách sử dụng các công thức hoặc biểu đồ tổn thất áp suất được cung cấp bởi nhà sản xuất hoặc các tiêu chuẩn ngành. Mục tiêu là giữ tổn thất áp suất trong giới hạn cho phép, thường là khoảng 0.5 – 1.5 psi/100ft (tương đương 0.11 – 0.34 kPa/m) đối với đường lỏng và khoảng 2 – 4 psi/100ft (tương đương 0.45 – 0.9 kPa/m) đối với đường hơi.
Việc vượt quá giới hạn này sẽ làm giảm hiệu suất hệ thống đáng kể. Ví dụ, tổn thất áp suất đường hút quá cao có thể khiến áp suất bay hơi giảm sâu, dẫn đến hiện tượng đóng băng trên dàn lạnh hoặc thậm chí là hỏng máy nén do quá nhiệt.
Kiểm tra tốc độ môi chất lạnh
Tốc độ môi chất lạnh phải được kiểm tra để đảm bảo nằm trong dải an toàn. Đối với đường hơi hút, tốc độ thường được khuyến nghị là 2.5 – 7.5 m/s (500 – 1500 fpm) để đảm bảo hồi dầu. Đối với đường hơi đẩy, tốc độ có thể cao hơn một chút, khoảng 5 – 15 m/s (1000 – 3000 fpm). Đường lỏng thường có tốc độ thấp hơn, khoảng 0.5 – 1.5 m/s (100 – 300 fpm).
Nếu tốc độ quá thấp, dầu bôi trơn từ máy nén (thường là POE oil) sẽ không được cuốn theo dòng môi chất lạnh và tích tụ lại ở các vị trí thấp của đường ống, đặc biệt là ở đường hơi hút. Điều này dẫn đến thiếu dầu bôi trơn trong máy nén, gây mài mòn và hư hỏng nghiêm trọng cho các bộ phận cơ khí như cuộn dây máy nén (compressor winding), bạc đạn, và piston.
Ảnh hưởng của bẫy dầu (oil trap) và phanh nhiệt (heat break)
Trong các hệ thống VRV/VRF có chênh lệch độ cao lớn hoặc đường ống dài, việc bố trí các bẫy dầu (oil trap) trên đường hơi hút là cần thiết để đảm bảo dầu hồi về máy nén. Bẫy dầu giúp thu gom dầu và sau đó, dưới tác động của tốc độ dòng môi chất, dầu sẽ được cuốn lên và trở về máy nén. Khoảng cách giữa các bẫy dầu phải tuân thủ khuyến nghị của nhà sản xuất.
Phanh nhiệt (heat break) là một đoạn ống không cách nhiệt được sử dụng để ngăn chặn sự truyền nhiệt không mong muốn. Mặc dù không trực tiếp ảnh hưởng đến kích thước ống, việc hiểu rõ vai trò của nó là quan trọng trong thiết kế tổng thể để tối ưu hiệu suất.
Các lưu ý quan trọng trong quá trình thi công và vận hành
Ngoài việc tính toán chính xác, quy trình thi công và vận hành cũng đóng vai trò quyết định đến hiệu suất và tuổi thọ của hệ thống đường ống.
Chất lượng vật liệu và kỹ thuật hàn nối
Sử dụng ống đồng chất lượng cao, đáp ứng tiêu chuẩn ASTM B280 (cho ống cứng) hoặc ASTM B88 (cho ống mềm), là điều kiện tiên quyết. Các mối hàn phải được thực hiện bởi thợ có kinh nghiệm, sử dụng que hàn bạc và kỹ thuật hàn trong môi trường khí Nitơ (Nitrogen purge) để ngăn chặn quá trình oxy hóa bên trong đường ống, tạo ra xỉ hàn. Xỉ hàn có thể gây tắc nghẽn bộ lọc-sấy (filter-drier), làm hỏng van tiết lưu điện tử (EEV/EXV) hoặc thậm chí là máy nén.

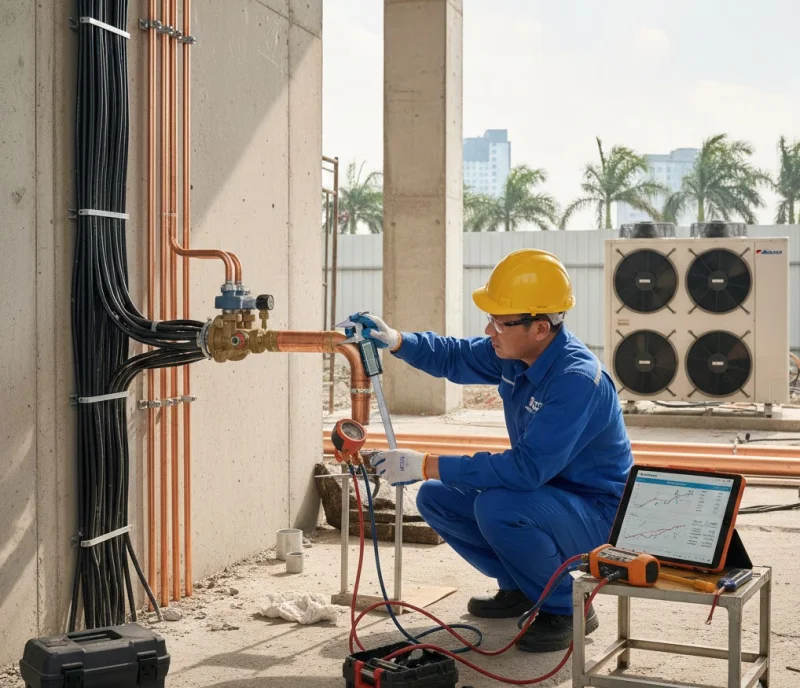

Sau khi hoàn thành hệ thống đường ống, cần thực hiện kiểm tra độ kín bằng khí Nitơ với áp suất cao (thường là 400-500 psi) trong ít nhất 24 giờ để đảm bảo không có rò rỉ. Sau đó là quá trình hút chân không kỹ lưỡng đến ngưỡng 500 micron hoặc thấp hơn để loại bỏ hoàn toàn không khí và hơi ẩm. Việc không hút chân không đúng cách có thể dẫn đến sự hiện diện của khí không ngưng (non-condensable gas) trong hệ thống, làm tăng áp suất ngưng tụ và giảm hiệu suất.
Bảo trì và kiểm tra định kỳ
Để đảm bảo hệ thống vận hành ổn định, việc bảo trì và kiểm tra định kỳ là không thể thiếu. Các hạng mục kiểm tra bao gồm: đo áp suất ngưng tụ (discharge pressure) và áp suất bay hơi (suction pressure), kiểm tra quá nhiệt (superheat) và quá lạnh (subcooling) tại các điểm đo tiêu chuẩn. Bất kỳ sai lệch nào so với giá trị thiết kế đều có thể là dấu hiệu của vấn đề về đường ống, lưu lượng môi chất hoặc các thành phần khác.
Ngoài ra, việc kiểm tra định kỳ tình trạng cách nhiệt của đường ống, đặc biệt là đường hơi hút, cũng rất quan trọng. Cách nhiệt kém có thể dẫn đến hiện tượng ngưng tụ hơi nước bên ngoài ống, gây thất thoát nhiệt và giảm hiệu suất. Đối với các hệ thống công nghiệp lớn, việc Vệ sinh máy lạnh công nghiệp Bình Dương và bảo dưỡng chuyên sâu là điều kiện tiên quyết để duy trì hiệu suất tối ưu và kéo dài tuổi thọ thiết bị.
Kết luận và khuyến nghị từ chuyên gia
Việc tính toán và lựa chọn ống đồng cho hệ thống VRV/VRF công suất lớn là một công đoạn kỹ thuật phức tạp, đòi hỏi kiến thức chuyên sâu và kinh nghiệm thực tế. Một hệ thống đường ống được thiết kế và thi công đúng chuẩn không chỉ tối ưu hiệu suất làm lạnh, tiết kiệm năng lượng mà còn kéo dài tuổi thọ của toàn bộ thiết bị, đặc biệt là máy nén.
Chúng tôi khuyến nghị các chủ đầu tư và kỹ sư thiết kế luôn tham khảo tài liệu kỹ thuật của nhà sản xuất, sử dụng phần mềm hỗ trợ tính toán chuyên dụng và hợp tác với các đơn vị thi công có kinh nghiệm, uy tín. Việc đầu tư vào thiết kế và thi công đường ống chất lượng cao sẽ mang lại lợi ích lâu dài và tránh được những sự cố không mong muốn trong quá trình vận hành.
